型号(Model) |
XGYE- 1000-FN |
XGYE- 1500-FN |
XGYE- 2000-FN |
XGYE- 2500-FN |
XGYE- 3000-FN |
XGYE- 3500-FN |
|
|
功率 Power（KW） |
主机Hosts |
3 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
|
浓缩机Thickener |
1.1 |
1.5 |
2.2 |
2.2 |
3 |
3 |
|
|
成套Complete set |
13 |
19 |
21 |
25 |
27 |
32 |
|
|
滤带宽度Filter bag width（mm） |
1000 |
1500 |
2000 |
2500 |
3000 |
3500 |
|
|
处理量Procssing capacity(m3/h) |
20-35 |
25-40 |
35-50 |
40-60 |
45-75 |
50-85 |
|
|
外形尺寸 Overall size（mm） |
长Long |
8000 |
8000 |
10000 |
12000 |
12500 |
15000 |
|
宽Width |
1750 |
2250 |
2750 |
3250 |
3750 |
4250 |
|
|
高High |
1950 |
1950 |
2150 |
2250 |
2400 |
2400 |
|
|
机型重量Model weight（kg） |
5500 |
7500 |
8750 |
11000 |
13500 |
14500 |
|
详细信息 ：
一、概述：
XGYE系列带式浓缩脱水一体机是以进口品牌压滤机机型为基础，改进、设计制造的新型带式浓缩脱水一体机。该机在许多部件、设计不足之处进行了革新，增加了浓缩脱水区，使该系列设备的脱水指标和运转性能达到状态，同时更加整齐、美观。对进料介质浓度波动具有较强的适应能力, 处理能力大、连续运行处理效果好、挤出泥饼的固含量高。可全天候连续自动化运行。
主要设计特点:
※ 合理的结构设计：框架结构紧凑，占地面积减小。结实坚固，维修方便，导辊高低错落有致，经常操作部分位置低，整体结构整齐美观。
※优异的防腐性能：接触水的部件采用不锈钢，机架采用不锈钢或A3标准型钢热镀锌防腐处理，确保五年内不生锈。
※ 特殊设计：
1、本机在过渡脱水区采用特别设计的特大直径圆弧脱水技术，可以使滤带压力渐渐增大，有效地防止跑泥现象发生。
2、机架紧凑型设计，导辊采用S型安装，使整机体积减小，脱水效果更好。
3、浓缩机结构简单，故障率低，运行平稳，特殊的滤网选择，预脱水效果明显。
4、增加了 “虚辊”装置，预压脱水更平稳，有效防止跑泥现象。
※ 先进的滤网冲洗技术：网带冲洗系统采用特殊设计的滤网清洗器，此技术可大大降低清洗水的用量。完全可以采用二沉池的出水做清洗水，彻底改变了压滤机使用清水洗网成本高的现状。
※可靠的运转性能：本机的纠偏采用电磁感应阀连接气缸，就近控制，反应快，滤带两边同时纠偏，快速复位，整个系统动作频率低，纠偏幅度小。
电控系统设有完善的连锁保护装置，确保整机运行的安全可靠性，有效的防止了错误动作给整机造成的损伤。
※ 成熟的应用技术：不同的污泥选用不同的滤带、不同的絮凝剂、不同的辅助设备方能达到的脱水效果。
该机适用于城市污水处理厂、制药、电镀、造纸、皮革、印染、冶金、化工、屠宰、食品、酒制造业及环保工程中废水处理工序的污泥脱水，在工业生产中也可用于固液分离之场合，是环境治理和资源回收的理想设备。

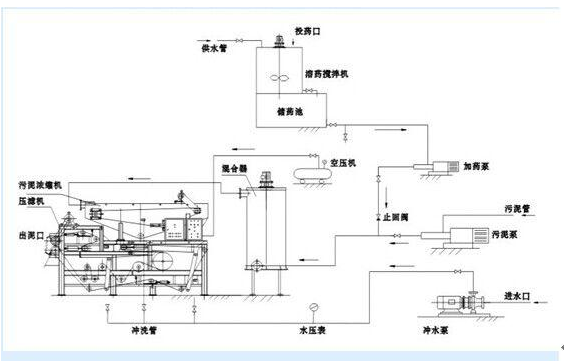

二、工艺流程图：
以上技术参数内容仅供参考，因产品技术不断改进，如在生产过程中由于技术改进造成的设备原有参数变动，将不另行通知。
